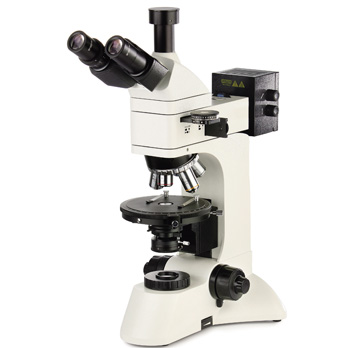

PH-PG3230透反射偏光顯微鏡
- 產品描述
- 技術特點
- 資料下載
-
PH-PG3230透反射偏光顯微鏡，采用無限遠光學系統，配置無窮遠無應力消色差物鏡，是利用光的偏振特性對具有雙折射性物質進行研究鑒定的必備儀器。可供廣大用戶進行單偏光觀察，正交偏光觀察，錐光觀察。廣泛應用于地質、化工、醫療、藥品等領域的研究與檢驗，也可進行液態高分子材料，生物聚合物及液晶材料的晶相觀察，是科研機構與高等院校進行研究與教學的理想儀器。
性能特點：
▲ 采用無限遠光學系統及模塊化功能設計。
▲ 配置無窮遠無應力長工作距離平場物鏡。
▲ 廣角平場目鏡：視場直徑Ф22mm。
▲ 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
▲ 偏光觀察裝置可移入或移出光路，起偏器與檢偏器均可360°旋轉。
▲ 旋轉式載物臺，360°等分刻度,游標格值6undefined，中心可調，帶鎖緊裝置，工作臺垂直有效行程可達 30mm。
▲ 寬電壓電源(85-265V 50/60Hz). 6V30W鹵素燈照明，亮度可調。
▲ 三目鏡筒可自由切換目視觀察與顯微攝影，攝影時可100%通光，適合低照度顯微圖像拍攝。
產品細節：

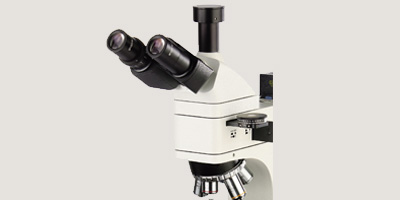

● 觀察系統
鉸鏈式觀察筒：三目觀察筒，單視度可調，鏡筒30°傾斜，可進行100%透光攝影，可連接攝像裝置。
目鏡：WF10X大視野平場目鏡，視場范圍Φ22mm，提供了寬闊平坦的觀察空間。
物鏡：無應力平場消色差物鏡（無蓋玻片），物鏡中心可調，可確保物鏡中心和旋轉載物臺中心重合。

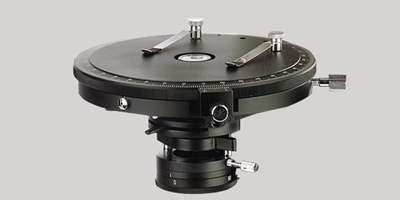

● 載物臺
可旋轉雙層移動圓平臺，360°等分刻度,游標格值6undefined，中心可調，帶鎖緊裝置，工作臺垂直有效行程可達 30mm。

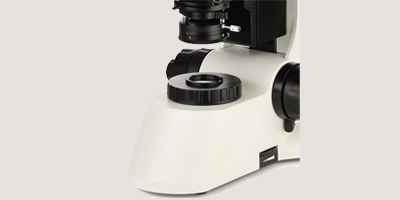

● 透射照明系統
6V 30W鹵素燈，亮度可調。可提供明亮清晰的視場效果。起偏器，360°偏振方向旋轉，有0、90、180、270四個檔位，置于孔徑光欄下方。

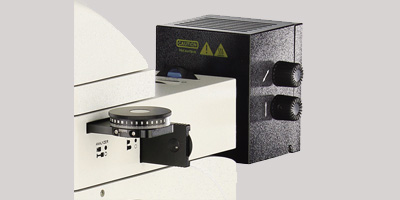

● 落射照明系統
6V 30W鹵素燈，亮度可調。內置視場光欄孔徑光欄。推拉式起偏器可360°旋轉。簡易快捷的燈泡更換方式，不需任何工具便可實現燈泡更換。
-
PH-PG3230產品主要參數
配置型號
PH-PG3230
目鏡
大視野WF10X(視場數Φ22mm)
分劃目鏡10X(視場數Φ22mm) 格值0.10mm/格
物鏡
無應力平場消色差物鏡(無蓋玻片)
PL L5X/0.12 工作距離：26.1 mm
PL L10X/0.25 工作距離：20.2 mm
PL L40X/0.60（彈簧） 工作距離：3.98 mm
PL L60X/0.70（彈簧） 工作距離：3.18 mm
落射照明系統
6V30W鹵素燈，亮度可調
起偏器可360°旋轉
檢偏器可360°旋轉，帶刻度和微動游標
內置視場與孔徑光闌
轉換器
四孔(轉換器中心可調)
中間接筒
推入式勃氏鏡
補償器
λ , λ/4與石英鍥補償器
目鏡筒
三目鏡傾斜30°，可進行100%透光攝影
調焦機構
粗微動同軸調焦，帶鎖緊和限位裝置，微動格值：2μm
選配件
名稱
類別/技術參數
物鏡
無應力平場消色差物鏡(無蓋玻片)
PL L 20X/0.40工作距離：8.80mm
PL L50X/0.70（彈簧） 工作距離：3.68 mm
PL L80X/0.80（彈簧） 工作距離：1.25 mm
PL L100X/0.85(彈簧) 工作距離：0.40 mm
轉換器
五孔 (內向式滾珠內定位)
移動尺
移動范圍：30mmX25mm
CCD接頭
0.4X
0.5X
0.5X帶分劃尺，格值0.1mm/格
攝像儀裝置
USB輸出：USB2.0 USB3.0 500萬、600萬、1000萬、1400萬、2000萬像素
HDMI輸出：200、500/800/1400萬像素可選
數碼相機接頭
CANON(EF) 、NIKON(F)
-
