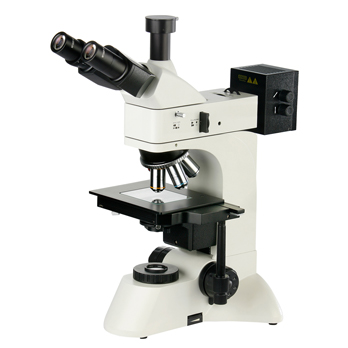

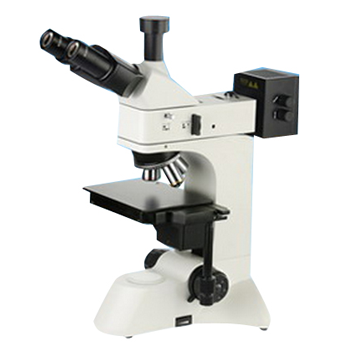

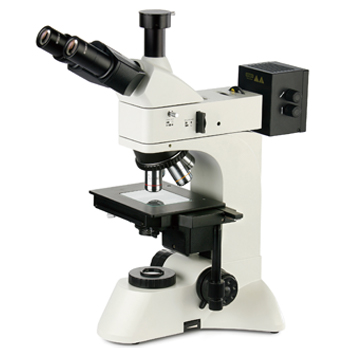

PH-M3203/3220/3230/3230BD正立透過反射顕微鏡
- 製品の説明
- 技術の特徴
- データのダウンロード
-
PH-M3203/3220/3230/3230BDの正立透過反射顕微鏡は、不透明な物體や透明な物體の顕微鏡観察に適しています。 生物學、冶金學、鉱物學、精密工學、電子工學などの研究に理想的な機器です。
製品詳細
観察システム
ヒンジ式観察鏡筒：三眼観察鏡筒、単視度調整可能、鏡筒30°傾斜、100％光透過の撮影が可能、カメラ裝置に接続可能。
接眼レンズ：WF10X広視野フラットフィールド接眼レンズ（視野Φ22mm）により、広くフラットな視野を提供します。
対物レンズ：無限遠長距離フラットフィールドアクロマート対物レンズ（カバースリップなし）を搭載し、優れた光學性能提供します。

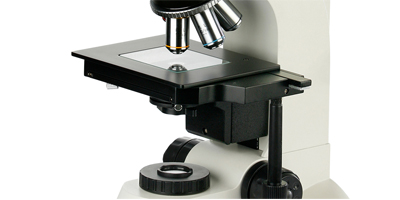

ステージ
ダブルレイヤーメカニカルステージ、サイズ：210mm×140mm、可動範囲：75mm×50mm。 適度なデザインコンセプトにより、ユーザーがより簡単に、より快適に操作できるようになっています。

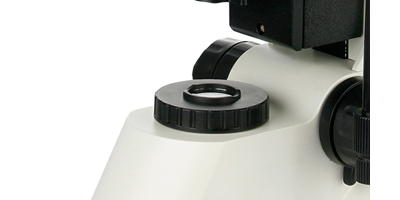

透過型照明システム
內蔵式ハロゲンランプはクリアな畫像を提供できます。
PH-M3230：6V30Wハロゲンランプ、輝度調整可能
PH-M3230BD: 12V50W ハロゲンランプ、輝度調整可能
PH-M3230/M3230BD：青フィルター、フロストガラス付き
PH-M3220：青、黃、緑のカラーフィルターとすりガラス、集光部に視野絞りを內蔵、アッベ式スポッティングミラーN.A.1.25は昇降可能。
落射照明システム
ハロゲンランプ照明（明るさ調整可能）により、通常の明視野観察法だけでなく、偏光観察法や暗視野観察法にも、クリアで畫像を提供できます。
視野絞りと 開口絞りを內蔵しているため、視野の効果的なコントロールが可能で、視野の裏地の調整、視野絞りの中心の調整ができます。
偏光板（360°回転）と偏光検出器により、偏光観察が可能です。
黃、緑、青のフィルターとすりガラスをセットにしたターンテーブルフィルターセットで、様々なサンプルを観察するための異なる色調の照明を提供します。
フリップトップ式のライトボックスを採用しているので、ランプの交換が簡単かつ迅速になります。
暗視野ド観測
高品質の明視野·暗視野対物レンズと暗視野照明裝置を搭載し、照明裝置が有害な光を効果的に除去することで、暗視野での撮影効果が大幅に向上します。 (PH-M3230BD)
機能拡張
カメラ観察用のアクセサリー（CCDマウント、デジタルカメラマウント、デジタル一眼レフカメラマウントなど）を使用することで、高精細なデジタル記録や動畫観察が可能です。
-
PH-M3230/M3230BD金屬顕微鏡主要仕様
接眼レンズ鏡筒
30°傾斜、眼幅53~75mm
接眼レンズ
大視野角WF10X（視野角Φ22mm）
無限遠アクロマート対物レンズ
PH-M3203/3220/3230
(明視野対物レンズ使用時)
PL L5X/0.12 作動距離：26.1 mm
PL L10X/0.25作動距離：20.2 mm
PL L40X/0.60作動距離：3.98 mm
PL L60X/0.70作動距離：2.08 mm
PH-M3230BD
(明暗差のある対物レンズで)
PL L5X/0.12 BD作動距離：8.05 mm
PL L10X/0.25 BD作動距離：7.86 mm
PL L20X/0.40 BD作動距離：7.2 mm
PL L40X/0.60 BD作動距離：3.0 mm
レボルバ
5穴（ボールベアリング內部の位置決めが內側にある）
焦準裝置
ロック＆リミッター付き粗微動同軸フォーカス、微動スケール値：2μm
載物ステージ
ダブルメカニカル可動式ローディングテーブル、
寸法：210mmX140mm、移動範囲：63mmX50mm
落射照明系統
PH-M3203/3220/3230
6V30Wハロゲン照明、
明るさ調整可能
PH-M3230BD
12V50Wハロゲン照明、
明るさ調整可能
PH-M3203/3230/3230BD
イエロー、ブルー、グリーンのフィルターとすりガラスのレンズ付き
PH-M3220
黃、青、緑、赤のフィルターを搭載
視野角ライトバー、絞りライトバー、フィルターチェンジャー、
プッシュプルデフレクター、デフレクター內蔵
透過照明システム
アビー スポッティングスコープ NA.1.25 上下昇降式
集光部に視野角のあるライトバーを內蔵
PH-M3230/3230BD
曇りガラスのブルーフィルター
PH-M3220
青、黃、緑のフィルターとフロストガラスシート付き
PH-M3220/3230
6V30Wハロゲン照明、
明るさ調整可能
PH-M3230BD
12V30Wハロゲン照明、
明るさ調整可能
オプション
接眼レンズ
分割接眼レンズ 10倍（Φ22mm）
対物レンズ
PH-M3203/3220/3230
50X、50X、80X、100X（ドライ）
PH-M3230BD
明/暗視野対物レンズ50X, 60X, 80X, 100X
CCDマウント
5倍、1倍、0.5倍（分割目盛付き）
撮影機器
USB出力：130/300/5/10メガピクセル
デジタルカメラマウント
CANON(EF)，NIKON(F)
-
